Ventilo-convecteur Aqualix 2 NVA

Ventilo-convecteur encastré vertical. Non carrossé et gainable

Les Aqualix 2 sont une gamme universelle de ventilo-convecteurs destiné au résidentiel, au tertiaire et à l’hôtellerie-restauration.

Télécharger un document

Caractéristiques produit

Description

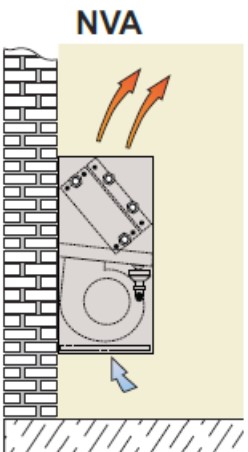

• Installation en position verticale
• Carrosserie acier galvanisé
• Isolation de l’ensemble des parois de la batterie
• Version 2 tubes ou 4 tubes
• Moteur AC à 6 vitesses dont 3 câblées
• Possibiité de moteur EC à variation de vitesse
• Plusieurs possibilités de reprises et soufflage (nous consulter)

Caractéristiques techniques

Modèle		Puissance Nominale (kw)	Puissance thermique	Puissance frigorifique	Puissance frigorifique sensible	Rendement	Débit d'air	Pression dispo
Nom	Code	Maxi	Mini	(kW)	(kW)		Nominal	Saisonnier	(m3/h)	(Pa)
NVA 15	095000121	-	-	3 360	1360	1150	-	-	315	50
NVA 25	095000122	-	-	4 410	1800	1440	-	-	340	50
NVA 35	095000123	-	-	5 940	2690	2020	-	-	457	50
NVA 45	095000124	-	-	7 110	3290	2470	-	-	543	50
NVA 50	095000125	-	-	8 210	3730	2770	-	-	583	50
NVA 65	095000126	-	-	10 610	4920	3790	-	-	830	50
NVA 75	095000127	-	-	11 770	5720	4200	-	-	872	50
NVA 95	095000128	-	-	14 140	6900	5130	-	-	1110	50
NVA 100	095000131	-	-	16 520	8270	5990	-	-	1140	50

Caractéristiques dimensionnelles

Modèle		Dimension (mm)			Cadre	Ø Fumée (mm)	Poids	Alim
Nom	Code	A	A1	B	C	C1	D	E	Ø ext	Kg	V
NVA 15	095000121	547	-	450	216,6	-	-	-	-	11,2	230V +N
NVA 25	095000122	547	-	450	216,6	-	-	-	-	11,6	230V +N
NVA 35	095000123	747	-	450	216,6	-	-	-	-	14,7	230V +N
NVA 45	095000124	947	-	450	216,6	-	-	-	-	19,9	230V +N
NVA 50	095000125	947	-	450	216,6	-	-	-	-	20,9	230V +N
NVA 65	095000126	1147	-	450	216,6	-	-	-	-	23,3	230V +N
NVA 75	095000127	1147	-	450	216,6	-	-	-	-	24,8	230V +N
NVA 95	095000128	1347	-	450	216,6	-	-	-	-	27,2	230V +N
NVA 100	095000131	1347	-	450	216,6	-	-	-	-	27,7	230V +N
