Ventilo-convecteur Aqualix 2 NHA

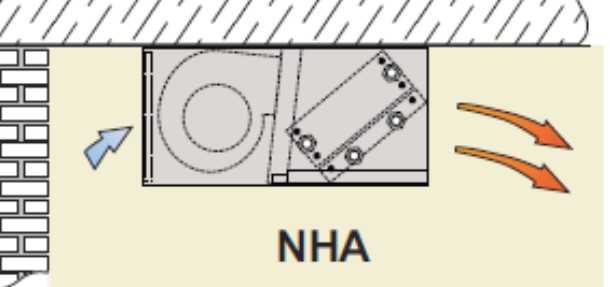

Ventilo-convecteur encastré horizontal. Non carrossé et gainable

Les Aqualix 2 sont une gamme universelle de ventilo-convecteurs destiné au résidentiel, au tertiaire et à l’hôtellerie-restauration.

Télécharger un document

Caractéristiques produit

Description

• Installation en position horizontale
• Carrosserie acier galvanisé
• Isolation de l’ensemble des parois de la batterie
• Version 2 tubes ou 4 tubes
• Moteur AC à 6 vitesses dont 3 câblées
• Possibilité de moteur EC à variation de vitesse
• Plusieurs possibilités de reprises et soufflage (nous consulter)

Caractéristiques techniques

Modèle		Puissance Nominale (kw)	Puissance thermique	Puissance frigorifique	Puissance frigorifique sensible	Rendement	Débit d'air	Pression dispo
Nom	Code	Maxi	Mini	(kW)	(kW)		Nominal	Saisonnier	(m3/h)	(Pa)
NHA 15	095000141	-	-	3 360	1360	1150	-	-	315	50
NHA 25	095000142	-	-	4 410	1800	1440	-	-	340	50
NHA 35	095000143	-	-	5 940	2690	2020	-	-	457	50
NHA 45	095000144	-	-	7 110	3290	2470	-	-	543	50
NHA 50	095000145	-	-	8 210	3730	2770	-	-	583	50
NHA 65	095000146	-	-	10 610	4920	3790	-	-	830	50
NHA 75	095000147	-	-	11 770	5720	4200	-	-	872	50
NHA 95	095000148	-	-	14 140	6900	5130	-	-	1110	50
NHA 100	095000151	-	-	16 520	8270	5990	-	-	1140	50
NHA 120	095000149	-	-	19 690	8990	7080	-	-	1719	50
NHA 135	095000150	-	-	21 640	10030	7750	-	-	1746	50

Caractéristiques dimensionnelles

Modèle		Dimension (mm)			Cadre	Ø Fumée (mm)	Poids	Alim
Nom	Code	A	A1	B	C	C1	D	E	Ø ext	Kg	V
NHA 15	095000141	547	-	450	216,6	-	-	-	-	11,2	230V +N
NHA 25	095000142	547	-	450	216,6	-	-	-	-	11,6	230V +N
NHA 35	095000143	747	-	450	216,6	-	-	-	-	14,7	230V +N
NHA 45	095000144	947	-	450	216,6	-	-	-	-	19,9	230V +N
NHA 50	095000145	947	-	450	216,6	-	-	-	-	20,9	230V +N
NHA 65	095000146	1147	-	450	216,6	-	-	-	-	23,3	230V +N
NHA 75	095000147	1147	-	450	216,6	-	-	-	-	24,8	230V +N
NHA 95	095000148	1347	-	450	216,6	-	-	-	-	27,2	230V +N
NHA 100	095000151	1347	-	450	216,6	-	-	-	-	27,7	230V +N
NHA 120	095000149	1547	-	450	216,6	-	-	-	-	31,1	230V +N
NHA 135	095000150	1547	-	450	216,6	-	-	-	-	34,6	230V +N
