Ventilo-convecteur Aqualix 2 EVB

Ventilo-convecteur encastré vertical. Reprise et soufflage en façade

Les Aqualix 2 sont une gamme universelle de ventilo-convecteurs destiné au résidentiel, au tertiaire et à l’hôtellerie-restauration.

Télécharger un document

Caractéristiques produit

Description

• Installation en position verticale
• Habillage en façade avec grilles de reprise et soufflage peint RAL 9010
• Carrosserie acier galvanisé
• Isolation de l’ensemble des parois de la batterie
• Version 2 tubes ou 4 tubes
• Moteur AC à 6 vitesses dont 3 câblées
• Possibilité de moteur EC à variation de vitesse
• Reprise et soufflage en façade

Caractéristiques techniques

Modèle		Puissance Nominale (kw)	Puissance thermique	Puissance frigorifique	Puissance frigorifique sensible	Rendement	Débit d'air	Pression dispo
Nom	Code	Maxi	Mini	(kW)	(kW)		Nominal	Saisonnier	(m3/h)	(Pa)
EVB 15	095000161	-	-	3 740	1500	1290	-	-	370	-
EVB 25	095000162	-	-	4 910	2000	1620	-	-	400	-
EVB 35	095000163	-	-	6 710	3020	2310	-	-	550	-
EVB 45	095000164	-	-	8 160	3750	2870	-	-	670	-
EVB 50	095000165	-	-	9 440	4250	3230	-	-	720	-
EVB 65	095000166	-	-	12 000	5520	4330	-	-	1000	-
EVB 75	095000167	-	-	13 300	6420	4800	-	-	1050	-
EVB 95	095000168	-	-	15 500	7530	6670	-	-	1280	-
EVB 100	095000171	-	-	18 100	9020	6620	-	-	1310	-
EVB 120	095000169	-	-	21 100	9600	7640	-	-	1910	-
EVB 135	095000170	-	-	23 200	10,71	8360	-	-	1940	-

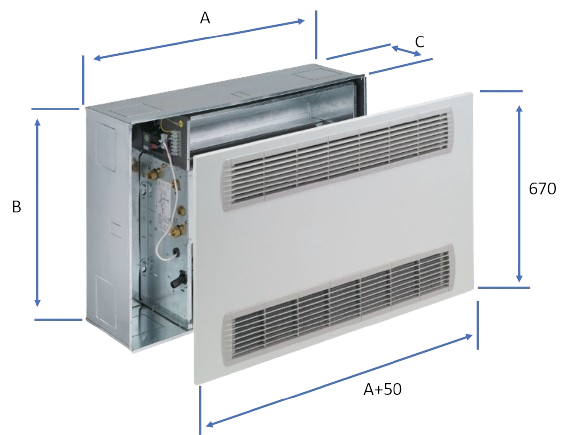

Caractéristiques dimensionnelles

Modèle		Dimension (mm)			Cadre	Ø Fumée (mm)	Poids	Alim
Nom	Code	A	A1	B	C	C1	D	E	Ø ext	Kg	V
EVB 15	095000161	650	-	620	235	-	-	-	-	24,9	230V +N
EVB 25	095000162	650	-	620	235	-	-	-	-	25,4	230V +N
EVB 35	095000163	850	-	620	235	-	-	-	-	30,6	230V +N
EVB 45	095000164	1050	-	620	235	-	-	-	-	39,6	230V +N
EVB 50	095000165	1050	-	620	235	-	-	-	-	40,6	230V +N
EVB 65	095000166	1250	-	620	235	-	-	-	-	46,4	230V +N
EVB 75	095000167	1250	-	620	235	-	-	-	-	47,9	230V +N
EVB 95	095000168	1450	-	620	235	-	-	-	-	53,8	230V +N
EVB 100	095000171	1450	-	620	235	-	-	-	-	55,3	230V +N
EVB 120	095000169	1650	-	620	235	-	-	-	-	60,7	230V +N
EVB 135	095000170	1650	-	620	235	-	-	-	-	64,2	230V +N

Accessoires

Résistance électrique

Caisson de mélange motorisé

Vannes 4 voies

Bacs de condensat
