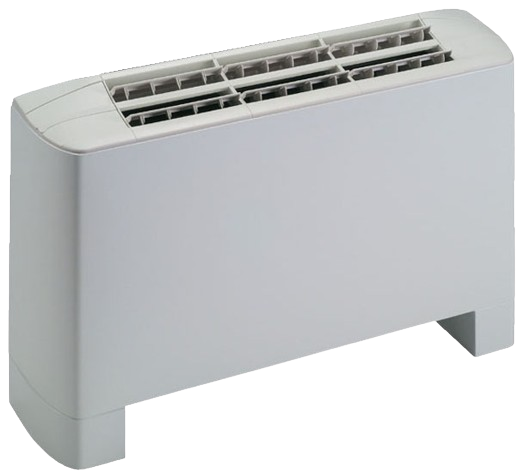

Ventilo-convecteur Aqualix 2 CVA

Ventilo-convecteur carrossé vertical. Reprise par le dessous

Les Aqualix 2 sont une gamme universelle de ventilo-convecteurs destiné au résidentiel, au tertiaire et à l’hôtellerie-restauration.

Télécharger un document

Caractéristiques produit

Description

• Installation en position verticale
• Carrosserie acier galvanisé RAL 9010
• Isolation de l’ensemble des parois de la batterie
• Ailettes de soufflage double déflexion orientables
• Version 2 tubes ou 4 tubes
• Moteur AC à 6 vitesses dont 3 câblées
• Existe en moteur EC à variation de vitesse
• Reprise par-dessous (CVA)

Caractéristiques techniques

Modèle		Puissance Nominale (kw)	Puissance thermique	Puissance frigorifique	Puissance frigorifique sensible	Rendement	Débit d'air	Pression dispo
Nom	Code	Maxi	Mini	(kW)	(kW)		Nominal	Saisonnier	(m3/h)	(Pa)
CVA 15	0950000001	-	-	3 740	1500	1290	-	-	370	-
CVA 25	0950000002	-	-	4 910	2000	1620	-	-	400	-
CVA 35	0950000003	-	-	6 710	3020	2310	-	-	550	-
CVA 45	0950000004	-	-	8 160	3750	2870	-	-	670	-
CVA 50	0950000005	-	-	9 440	4250	3230	-	-	720	-
CVA 65	0950000006	-	-	12 000	5520	4330	-	-	1000	-
CVA 75	0950000007	-	-	13 300	6420	4800	-	-	1050	-
CVA 95	0950000008	-	-	15 500	7530	6670	-	-	1280	-
CVA 100	0950000011	-	-	18 100	9020	6620	-	-	1310	-
CVA 120	0950000009	-	-	21 100	9600	7640	-	-	1910	-
CVA 135	0950000010	-	-	23 200	10,71	8360	-	-	1940	-

Caractéristiques dimensionnelles

Modèle		Dimension (mm)			Cadre	Ø Fumée (mm)	Poids	Alim
Nom	Code	A	A1	B	C	C1	D	E	Ø ext	Kg	V
CVA 15	0950000001	670	-	520	220	-	-	-	-	13,8	230V +N
CVA 25	0950000002	670	-	520	220	-	-	-	-	14,3	230V +N
CVA 35	0950000003	870	-	520	220	-	-	-	-	17,7	230V +N
CVA 45	0950000004	1070	-	520	220	-	-	-	-	23,2	230V +N
CVA 50	0950000005	1070	-	520	220	-	-	-	-	24,2	230V +N
CVA 65	0950000006	1270	-	520	220	-	-	-	-	26,9	230V +N
CVA 75	0950000007	1270	-	520	220	-	-	-	-	28,4	230V +N
CVA 95	0950000008	1470	-	520	220	-	-	-	-	31,1	230V +N
CVA 100	0950000011	1470	-	520	220	-	-	-	-	32,6	230V +N
CVA 120	0950000009	1670	-	520	220	-	-	-	-	35,3	230V +N
CVA 135	0950000010	1670	-	520	220	-	-	-	-	38,8	230V +N

Accessoires

Pieds

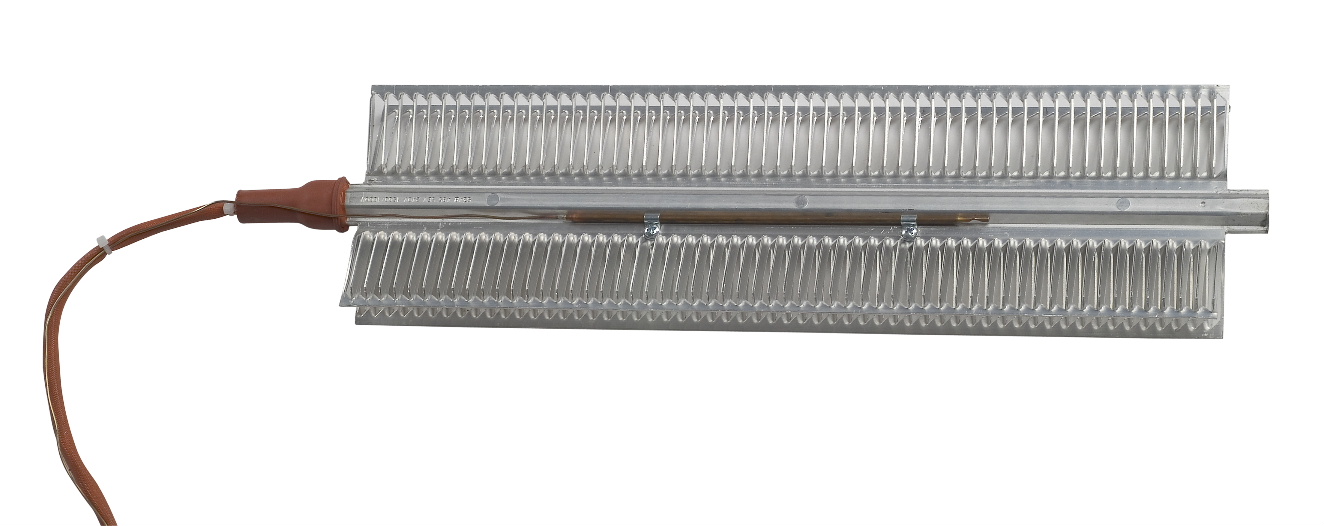

Résistance électrique

Caisson de mélange motorisé

Vannes 4 voies

Bacs de condensat
