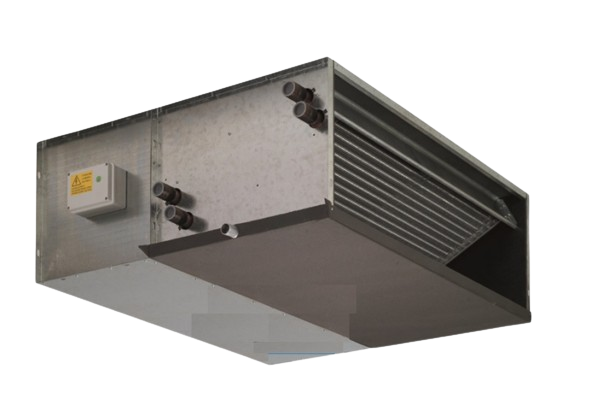

Unité de traitement d’air UTA

Compacte, horizontale, verticale galvanisée ou peinte

Les UTA sont utilisées principalement dans le chauffage et la climatisation des locaux tertiaires. Elles sont modulaires, à montage vertical ou horizontal.

Télécharger un document

Caractéristiques produit

Description

• Moto-ventilateur centrifuge à transmission directe monté sur support anti vibratile
• Ventilateur à 1 ou 2 volutes
• Moteur 3 vitesses
• Moteur EC disponible
• Bac de condensat intérieur (sous batterie)
• Batterie à eau 2, 3 ou 6 rangs
• 24 configurations de reprise / soufflage
• Nombreux accessoires de reprise soufflage pour arriver à + 10 000 combinaisons possibles

Caractéristiques techniques

Modèle		Puissance Nominale (kw)	Puissance thermique	Puissance frigorifique	Puissance frigorifique sensible	Rendement	Débit d'air	Pression dispo
Nom	Code	Maxi	Mini	(kW)	(kW)		Nominal	Saisonnier	(m3/h)	(Pa)
UTA 120 G	2100000012	-	-	13	5,2	4,6	-	-	1480	250
UTA 200 G	2100000022	-	-	22	8,2	75	-	-	2490	175
UTA 300 G	2100000032	-	-	27	10,4	9,1	-	-	2890	175
UTA 400 G	2100000042	-	-	31	12,1	10,6	-	-	3350	225
UTA 500 G	2100000052	-	-	39	4,7	13,9	-	-	4800	300
UTA 1200 G	2100000122	-	-	45	16,5	15,3	-	-	4980	350
UTA 1400 G	2100000142	-	-	61	23,5	20,9	-	-	6700	350
UTA 1500 G	2100000152	-	-	83	33,7	28,8	-	-	9600	300
UTA 1600 G	2100000162	-	-	101	39,7	35,2	-	-	11600	300
UTA 130 G	2100000013	-	-	17	7,1	5,8	-	-	1440	250
UTA 230 G	2100000023	-	-	28	11,7	9,8	-	-	2480	175
UTA 330 G	2100000033	-	-	34	14,3	11,7	-	-	2890	175
UTA 430 G	2100000043	-	-	39	16,5	13,6	-	-	3350	225
UTA 530 G	2100000053	-	-	51	21,6	17,8	-	-	4800	300
UTA 1230 G	2100000123	-	-	59	24	20,2	-	-	4970	350
UTA 1430 G	2100000143	-	-	78	33	27,2	-	-	6700	350
UTA 1540 G	210000154	-	-	122	56,5	43,1	-	-	9600	300
UTA 1640 G	2100000164	-	-	153	68,5	54	-	-	11600	300
UTA 160 G	2100000016	-	-	22	10,9	7,8	-	-	1320	250
UTA 260 G	2100000026	-	-	38	18,5	13,6	-	-	2420	175
UTA 360 G	2100000036	-	-	45	22,8	16,3	-	-	2840	175
UTA 460 G	2100000046	-	-	53	26,9	19,3	-	-	3350	225
UTA 560 G	2100000056	-	-	70	35,1	25,2	-	-	4800	300
UTA 1260 G	2100000126	-	-	80	39,1	28,6	-	-	4830	350
UTA 1460 G	2100000146	-	-	106	53,3	38,3	-	-	6700	350
UTA 1560 G	2100000156	-	-	141	72,6	51,5	-	-	9600	300
UTA 1660 G	2100000166	-	-	183	91,3	66	-	-	11600	300

Caractéristiques dimensionnelles

Modèle		Dimension (mm)			Cadre	Ø Fumée (mm)	Poids	Alim
Nom	Code	A	A1	B	C	C1	D	E	Ø ext	Kg	V
UTA 120 G	2100000012	520	-	870	380	-	-	-	-	34,2	230V +N
UTA 200 G	2100000022	620	-	10220	440	-	-	-	-	44,6	230V +N
UTA 300 G	2100000032	720	-	1120	440	-	-	-	-	53,3	230V +N
UTA 400 G	2100000042	720	-	1160	480	-	-	-	-	58,2	230V +N
UTA 500 G	2100000052	1120	-	1140	570	-	-	-	-	89,7	230V +N
UTA 1200 G	2100000122	1120	-	1020	440	-	-	-	-	74,5	230V +N
UTA 1400 G	2100000142	1320	-	1160	480	-	-	-	-	102	230V +N
UTA 1500 G	2100000152	1620	-	1450	600	-	-	-	-	160	230V +N
UTA 1600 G	2100000162	1620	-	1450	600	-	-	-	-	162	230V +N
UTA 130 G	2100000013	520	-	870	380	-	-	-	-	35,8	230V +N
UTA 230 G	2100000023	620	-	10220	440	-	-	-	-	46,6	230V +N
UTA 330 G	2100000033	720	-	1120	440	-	-	-	-	55,7	230V +N
UTA 430 G	2100000043	720	-	1160	480	-	-	-	-	60,6	230V +N
UTA 530 G	2100000053	1120	-	1140	570	-	-	-	-	93,7	230V +N
UTA 1230 G	2100000123	1120	-	1020	440	-	-	-	-	78,5	230V +N
UTA 1430 G	2100000143	1320	-	1160	480	-	-	-	-	103,5	230V +N
UTA 1540 G	210000154	1620	-	1450	600	-	-	-	-	179,1	230V +N
UTA 1640 G	2100000164	1620	-	1450	600	-	-	-	-	181,1	230V +N
UTA 160 G	2100000016	520	-	870	380	-	-	-	-	41,8	230V +N
UTA 260 G	2100000026	620	-	10220	440	-	-	-	-	54,1	230V +N
UTA 360 G	2100000036	720	-	1120	440	-	-	-	-	64,7	230V +N
UTA 460 G	2100000046	720	-	1160	480	-	-	-	-	69,6	230V +N
UTA 560 G	2100000056	1120	-	1140	570	-	-	-	-	108,7	230V +N
UTA 1260 G	2100000126	1120	-	1020	440	-	-	-	-	93,5	230V +N
UTA 1460 G	2100000146	1320	-	1160	480	-	-	-	-	121,5	230V +N
UTA 1560 G	2100000156	1620	-	1450	600	-	-	-	-	201	230V +N
UTA 1660 G	2100000166	1620	-	1450	600	-	-	-	-	203	230V +N

Accessoires

Filtres

Caisson de mélange

Pièges à sons

Grilles de soufflage et de reprise

Plenum de reprise et soufflage
