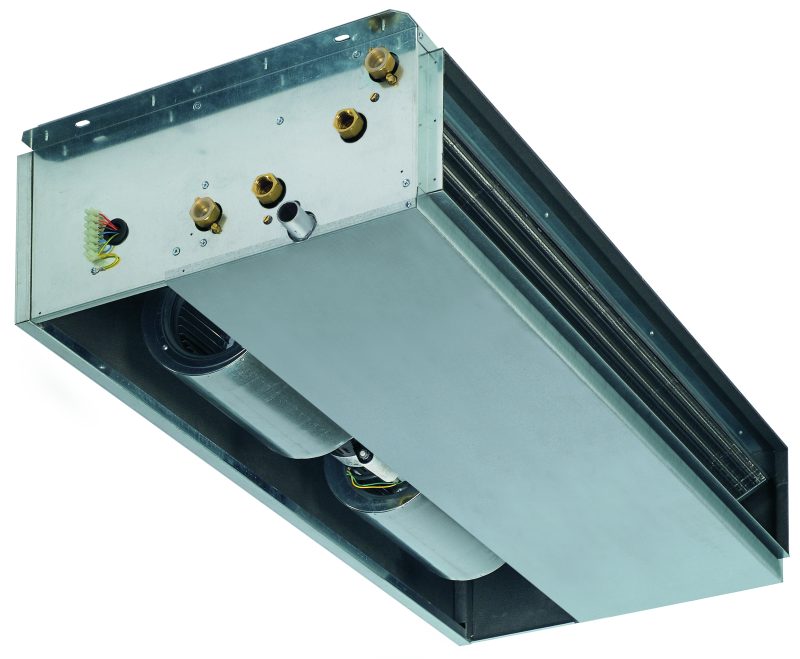

Unité de traitement d’air compacte UTY

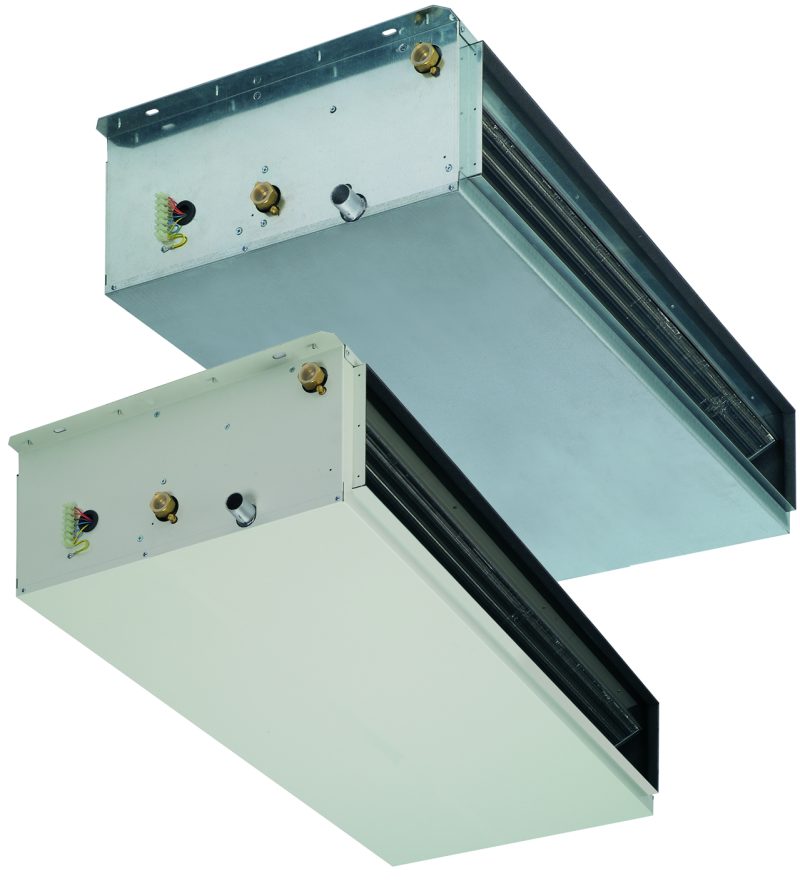

Compacte, horizontale, verticale galvanisée ou peinte
Les UTY sont utilisées principalement dans le chauffage et la climatisation des locaux tertiaires. Leur caractéristique principale est la faible épaisseur, pour une installation en faux-plafond.
Télécharger un document

Caractéristiques produit

-

Description

• Moto-ventilateur centrifuge à transmission directe monté sur support anti-vibratile
• Ventilateur à 1 ou 2 volutes
• Moteur 3 vitesses
• Moteur EC disponible
• Bac de condensat intérieur (sous batterie)
• Batterie à eau 2 rangs
+

Caractéristiques techniques

Modèle Puissance Nominale (kw) Puissance thermique Puissance frigorifique Puissance frigorifique sensible Rendement Débit d'air Pression dispo
Nom Code Maxi Mini (kW) (kW) Nominal Saisonnier (m3/h) (Pa)
UTY 120 2300000000 - - 15 6,82 5,3 - - 1350 150
UTY 140 23000000001 - - 20 10,1 7,38 - - 1450 150
UTY 220 23000000002 - - 28 12 9,78 - - 2750 150
UTY 240 23000000003 - - 37 17,8 13,5 - - 2850 150
+

Caractéristiques dimensionnelles

visuel caracteristiques dimensionnelles
visuel caracteristiques dimensionnelles
picto loupe
Modèle Dimension (mm) Cadre Ø Fumée (mm) Poids Alim
Nom Code A A1 B C C1 D E Ø ext Kg V
UTY 120 2300000000 800 - 625 275 - - - - 37 230V +N
UTY 140 23000000001 800 - 625 275 - - - - 40 230V +N
UTY 220 23000000002 1200 - 625 275 - - - - 52 230V +N
UTY 240 23000000003 1200 - 625 275 - - - - 57 230V +N

Accessoires

visuel accessoires
visuel accessoires
picto loupe

Plenum de reprise et soufflage

visuel accessoires
visuel accessoires
picto loupe

Filtres
