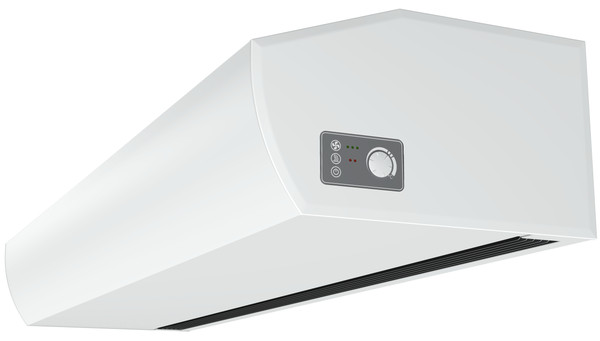

Rideau d’air RD

Rideaux d'air pour une installation dans les locaux commerciaux ou tertiaires

Ces appareils, placés au dessus d'une porte, assurent le soufflage d'une lame d'air verticale qui empêche l'entrée d'air extérieur.

Télécharger un document

Caractéristiques produit

Description

• Permet de limiter les déperditions d'énergie par les portes
• Appareil monobloc à moteur centrifuge assurant un niveau sonore réduit
• Montage horizontal ou vertical
• Grille de soufflage orientable
• Filtre de reprise
• Régulation intégrée et télécommande incluse
• Chauffage électrique
• Chauffage par batterie à eau

Caractéristiques techniques

Modèle		Puissance Nominale (kw)	Puissance thermique	Puissance frigorifique	Puissance frigorifique sensible	Rendement	Débit d'air	Pression dispo
Nom	Code	Maxi	Mini	(kW)	(kW)		Nominal	Saisonnier	(m3/h)	(Pa)
RD 22E-05	0006000553	-	-	2,5/5	-	-	-	-	1200	-
RD 22E-08	0006000554	-	-	4/8	-	-	-	-	1800	-
RD 22E-10	0006000555	-	-	5/10	-	-	-	-	2400	-
RD 22W-10	0005000553	-	-	6,9	-	-	-	-	1200	-
RD 22W-15	0005000554	-	-	11	-	-	-	-	1750	-
RD 22W-20	0005000555	-	-	14	-	-	-	-	2400	-
RD 32E-08	0006000563	-	-	5/8	-	-	-	-	1750	-
RD 32E-12	0006000564	-	-	8/12	-	-	-	-	2750	-
RD 32E-16	0006000565	-	-	10/16	-	-	-	-	3500	-
RD 32W-10	0005000563	-	-	8	-	-	-	-	1700	-
RD 32W-15	0005000564	-	-	14	-	-	-	-	2700	-
RD 32W-20	0005000565	-	-	18	-	-	-	-	3300	-

Caractéristiques dimensionnelles

Modèle		Dimension (mm)			Cadre	Ø Fumée (mm)	Poids	Alim
Nom	Code	A	A1	B	C	C1	D	E	Ø ext	Kg	V
RD 22E-05	0006000553	1026	-	210	345	-	-	-	-	16	230V +N
RD 22E-08	0006000554	1536	-	210	345	-	-	-	-	24	3 x 400 + N
RD 22E-10	0006000555	2026	-	210	345	-	-	-	-	32	3 x 400 + N
RD 22W-10	0005000553	1026	-	210	355	-	-	-	-	17	230V +N
RD 22W-15	0005000554	1536	-	210	355	-	-	-	-	26	230V +N
RD 22W-20	0005000555	2026	-	210	355	-	-	-	-	35	230V +N
RD 32E-08	0006000563	1068	-	298	468	-	-	-	-	26	3 x 400 + N
RD 32E-12	0006000564	1578	-	298	468	-	-	-	-	37	3 x 400 + N
RD 32E-16	0006000565	2068	-	298	468	-	-	-	-	51	3 x 400 + N
RD 32W-10	0005000563	1068	-	298	468	-	-	-	-	26	230V +N
RD 32W-15	0005000564	1578	-	298	468	-	-	-	-	36	230V +N
RD 32W-20	0005000565	2068	-	298	468	-	-	-	-	48	230V +N
